Осуществили радиопланирование Wi-Fi сети для офисов системного интегратора в СПб и Москве.
Wi-Fi в офисеСанкт-Петербург и Москва
05февраля 2025
все проекты

Исходные данные: анализ существующей среды

Наш клиент — один из крупнейших системных интеграторов, приступил к строительству двух новых офисов в Санкт-Петербурге и Москве.  Чтобы минимизировать стоимость работ, для организации беспроводной сети клиент планировал использовать собственное оборудование — точки доступа Ruckus R650 — и разворачивать сеть самостоятельно.

Перед началом работ требовалось провести комплексное радиопланирование будущей сети. Для реализации данной задачи в петербургском офисе клиент выбрал нас. В рамках данной услуги мы также проводим радиообследование с использованием профессионального оборудования для диагностики Wi-Fi сетей Ekahau, которое позволяет определить оптимальное расположение точек доступа, минимизировать помехи от соседних сетей и обеспечить стабильное покрытие Wi-Fi на всей территории офисов.

Поставленные задачи и цели проекта

Основной целью проекта стало создание эффективной беспроводной сети, способной обеспечить стабильную связь в условиях высокой загруженности радиоэфира. Для этого необходимо было:

  • Провести радиообследование на объектах, проанализировать уровень шума и интерференции от соседних сетей;
  • Разработать план размещения точек доступа с учетом характеристик помещения и источников помех;
  • Оптимизировать распределение каналов для минимизации перекрестных помех и перегруженности частотного спектра;
  • Составить расчетную карту покрытия, обеспечивающую стабильный сигнал во всех рабочих зонах.

Этапы реализации: радиообследование и проектирование сети

Анализ радиоэфира: выявление помех и загруженности каналов

Первым этапом стало изучение радиосреды в бизнес-центре, где располагался офис клиента. Объект находился в здании с высокой плотностью сетей, что усложняло задачу обеспечения стабильного Wi-Fi.

Наши специалисты провели радиоразведку с использованием профессионального оборудования и программных инструментов, фиксируя:

  • Уровень сигнала присутствующих в эфире wifi-сетей;
  • Перекрытие каналов и загруженность частот в диапазонах 2.4 ГГц и 5 ГГц;
  • Источники помех, включая соседние сети и беспроводные устройства в здании.

В результате обследования было установлено, что радиоэфир в бизнес-центрах сильно зашумлен, что могло привести к нестабильности работы Wi-Fi при высокой нагрузке.


План размещения точек доступа

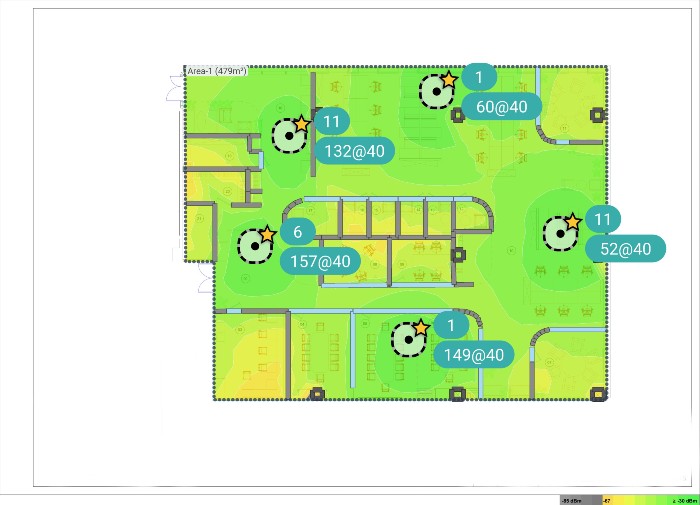

На предоставленном плане обозначены точки размещения Wi-Fi оборудования на территории объекта с указанием используемых каналов.

Для диапазона 2.4 ГГц установлена ширина канала 20 МГц, а для 5 ГГц – 40 МГц, что обеспечивает оптимальный баланс между пропускной способностью и стабильностью сети. Мощности каналов - 8 dBm для диапазона 2.4 ГГц и 14 dBm для диапазона 5 ГГц, что позволяет минимизировать взаимные помехи и перегрузку радиоэфира.

Распределение каналов выполнено с учетом высокой загруженности радиосреды, что позволило снизить уровень интерференции и улучшить покрытие сети.

Визуализация представлена системой следующих схем:

  • Первая отображает уровень основного сигнала, обеспечивающего подключение пользователей;

План размещения точек доступа



  • Вторая иллюстрирует уровень вторичного сигнала, то есть сигнала от второй по мощности точки доступа, что необходимо для корректного функционирования роуминга.

План размещения оборудования


Проектирование сети и оптимизация частот

На основе полученных данных была составлена расчетная карта покрытия, учитывающая систему планировки офисных помещений, материалы стен и источники помех.

Наши специалисты:

  • Определили оптимальные точки размещения оборудования, которые обеспечат равномерное покрытие всех рабочих зон и стабильный сквозной сигнал сети;
  • Подобрали непересекающиеся каналы в диапазоне 5 ГГц, чтобы минимизировать влияние соседних сетей;
  • Спроектировали раздельное использование диапазонов, обеспечив возможность работы устройств в условиях высокой плотности сетей.

Особое внимание уделялось настройке динамического распределения нагрузки между точками доступа, что позволило оптимально балансировать количество подключенных пользователей.

Результаты проекта по радиопланированию сети Wi-Fi

Проведение предварительного анализа и планирования обеспечило:

  1. Оптимизированную радиосеть для будущего офиса в СПб, соответствующую требованиям клиента;
  2. Подробную карту размещения точек доступа, учитывающую помехи и особенности радиоэфира;
  3. Рекомендации по конфигурации оборудования для обеспечения стабильной работы Wi-Fi.

Клиент остался доволен результатами радиообследования в Санкт-Петербурге, в связи с чем обратился к нам с просьбой провести обследование и в московском офисе. Мы смогли быстро мобилизовать ресурсы, чтобы провести анализ и спроектировать сеть во втором офисе компании. Уже через несколько дней наши специалисты выехали на объект в Москве для выполнения аналогичного проекта.

План размещения точек доступа в московском офисе

точки доступа в московском офисе

размещение точек доступа

Теперь компания клиента может проводить работы по развертыванию беспроводной сети в обоих офисах, избежав распространенных ошибок в условиях загруженного радиоэфира.
