Исходные данные проекта
В данном кейсе мы расскажем о проведении аудита сетевой инфраструктуры, расположенной в 13 зданиях крупного дилерского автоцентра в Санкт-Петербурге.
Беспроводная сеть компании построена на оборудовании Микротик, с использованием точек доступа cAP AC. При соответствующем уровне настройки и грамотном расположении оборудования, оборудование Микротик отличное решение для обеспечения WI-Fi связи как внутри помещений, так и снаружи.
Проблематика, с которой обратился клиент: в некоторых локациях наблюдаются сбои в работе сети, отсутствие роуминга, отключение клиентов сети, низкая скорость. Данные проблемы серьезно сказываются на бизнес-процессах компании, так как сотрудники систематически испытывают трудности с подключением к серверам, а также специализированному техническому оборудованию.
В таких ситуациях проведение аудита становится неотложной задачей. Необходимо разобраться в том, где именно пропадает сигнал, почему при перемещениях клиента переключений с точки на точку не происходит, и какие именно факторы мешают стабильной связи.
Постановка задачи
- Провести обследование, выявить причину(ы) нарушений работы сети, дать рекомендации по улучшению ситуации;
- Предложить места установки и точки доступа для покрытия части уличной территории.
Реализация проекта
В ходе проверки беспроводной сети были обследованы 13 двухэтажных зданий. Во всех помещениях, а также на уличной территории дилерского центра были исследованы уровни сигнала и отношение сигнал-шум на частотах 2.4ГГц и 5ГГц. Кроме этого, было проверено перекрытие каналов, найдены все действующие точки доступа, был рассчитан уровень помех и шума, замерена скорость передачи данных, составлена карта связи точек доступа с клиентскими устройствами.

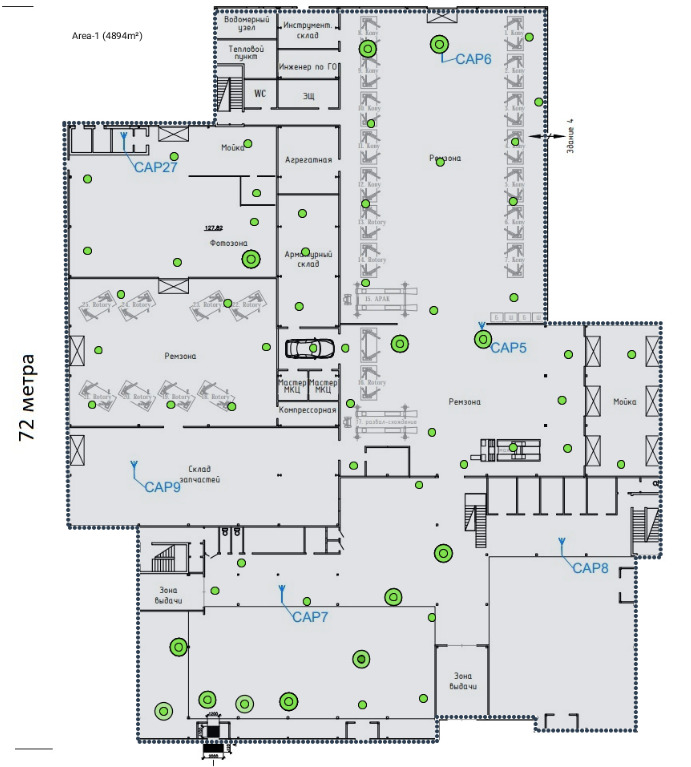

Также для клиента были подготовлены схемы работоспособности сети и схема проблем сети.
Wi-Fi обычно создается для определенной цели или нескольких целей, таких как VoIP, просмотр веб-страниц, подключения к системам WMS и др. После сбора всех данных по работе сети получилась следующая визуализация соответствия сети требованиям клиента.

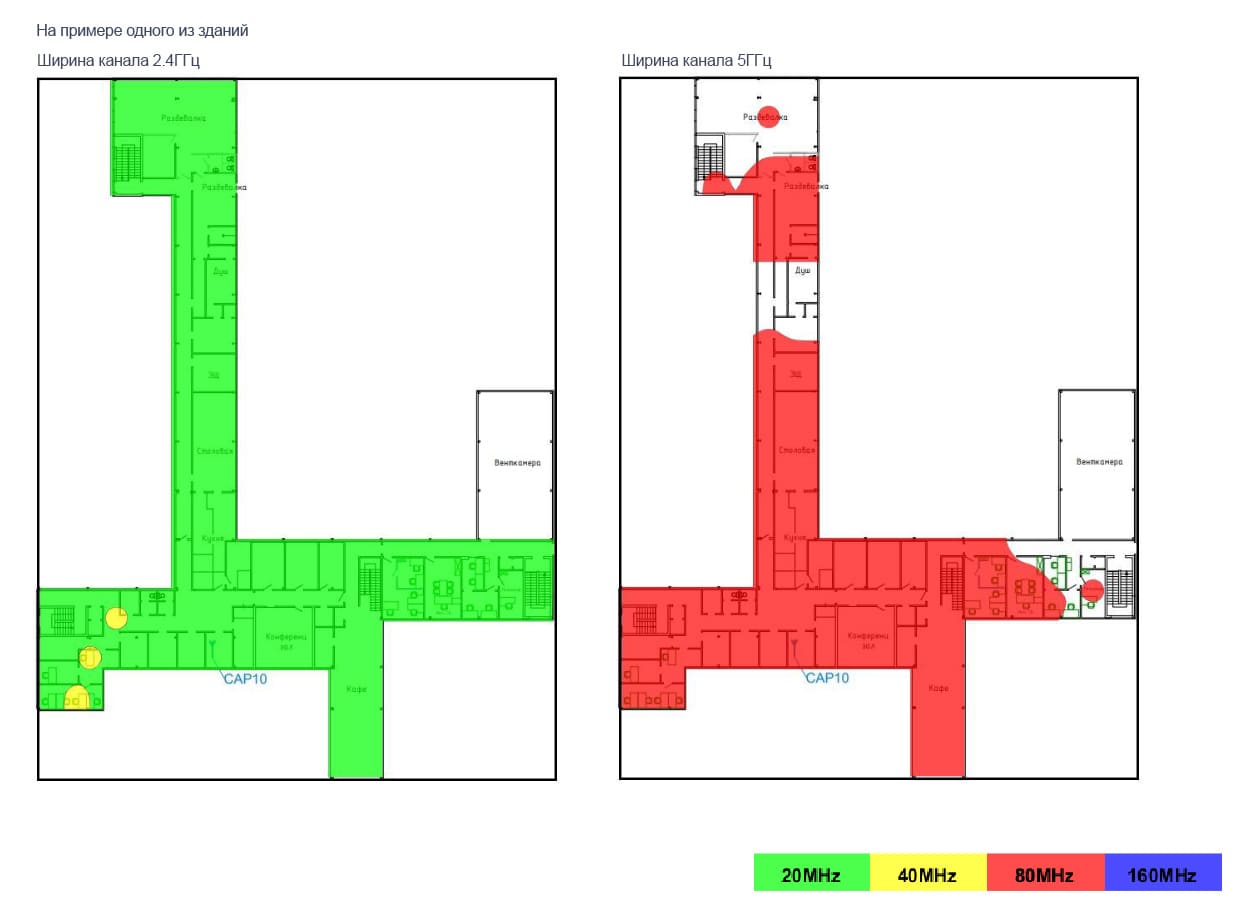

В ходе радиообследования в каждом помещении клиента была рассчитана максимальная ширина канала для частот 2,4 ГГц и 5 ГГц с учетом имеющихся точек доступа.
Одна из проблем, которую мы обнаружили при радиоисследовании объектов — точки доступа работают на неоптимальных каналах.
Пример перекрытия каналов в одном из помещений на чистоте 2.4ГГц:

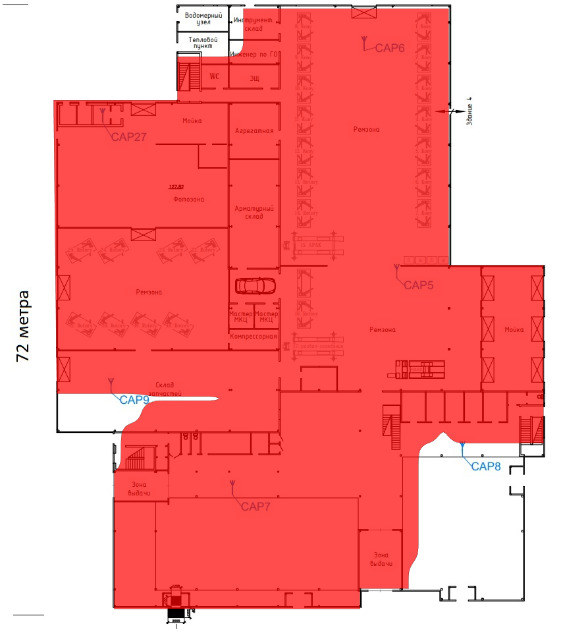

Пример перекрытия каналов в одном из помещений на чистоте 5 ГГц:

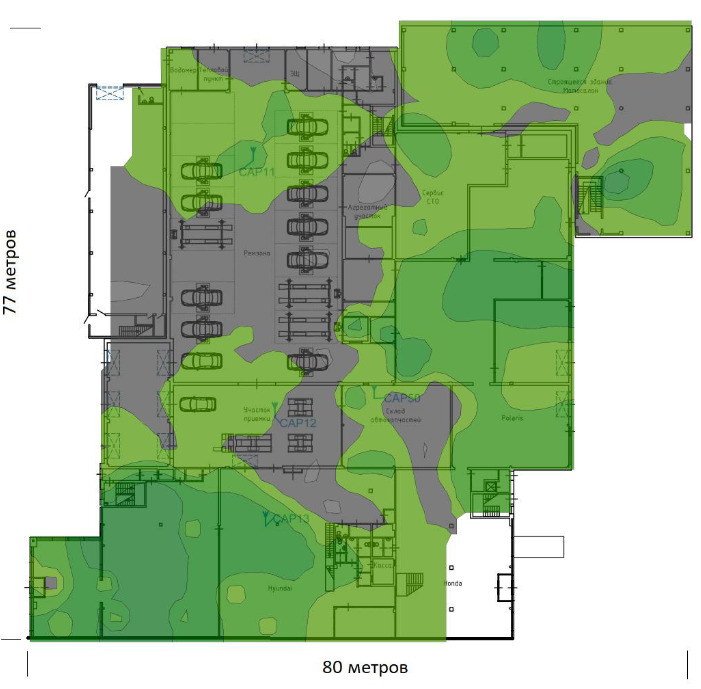

Пример отношения сигнал/шум (SNR, Signal To Noise Ratio) 2.4ГГц в одном из зданий:

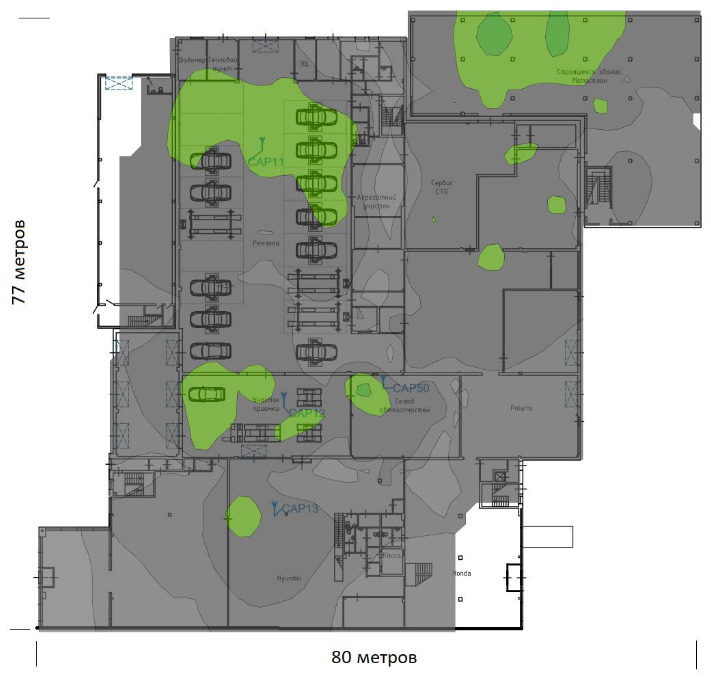

Пример отношения сигнал/шум (SNR, Signal To Noise Ratio) 5 ГГц в одном из зданий
Результат
Выявлены основные проблемы сети:
- Отсутствие частотного планирования — точки работают на неоптимальных каналах;
- Широкие каналы (40Мгц для 2.4 в одном из зданий, 80 МГц для 5ГГц по всей территории), что ограничивает количество точек доступа;
- Высокий уровень шума на частоте 5ГГц (плохое соотношение Сигнал/Шум);
- Огромное количество точек доступа, как расположенных в помещениях компании, так и "чужих", которые слышны из соседнего жилого здания. В общей сложности более 500 точек доступа, которые создают помехи и занимают эфир.
По итогу проверки даны соответствующие рекомендации по реконфигурации WI-FI сети. Некоторые из них:
- Реализация планирования с уменьшением ширины канала;
- Для лучшего распределения эфирного времени, предложено рассмотреть переход на точки доступа WIFI6;
- Изменение настроек точек доступа в помещениях.
Дополнительные работы — подготовка уличного плана покрытия WIFI
На данной схеме показано наиболее эффективное расположение точек доступа для организации беспроводной сети снаружи зданий.
Предлагается использовать секторные точки доступа MikroTik mANTbox 52 15s
