Исходные данные проекта
К нам обратилась фармацевтическая компания с запросом построить надежную WIFI сеть в её офисе. Фирма располагалась на трех этажах офисного здания. Данный проект является типовым и подходит для большинства предприятий, работающих в офисах.
Постановка задачи
- Исследовать объект и предоставить клиенту проект построения надежной Wi-Fi сети в офисах;
- Подобрать необходимое сетевое оборудование и произвести его настройку;
- Провести контрольное тестирование работы сетевой архитектуры, ввести её в эксплуатацию.
Этапы работы над проектом:
- Подготовительная работа, предпроектное исследование.
- Выезд на объект, радиообследование помещений. Данное предпроектное исследование является основополагающим и очень важным для качественного построения сети.
- Проектирование расположения оборудования, составление сметы для заказчика.
- Построение СКС.
- Преднастройка оборудования и передача всех устройств для монтажа.
- Завершающим этапом проекта является контрольный выезд нашего эксперта и запуск Wi-Fi сети в эксплуатацию.
Рассмотрим каждый этап построения Wi-Fi сети в офисных помещениях подробнее
1. Предпроектная работа
На самом первом этапе наши специалисты изучают план помещения и рассчитывают предварительный бюджет проекта, чтобы заказчик представил масштаб работы и оценил, насколько ему подходит данное решение. Как только с клиентом были согласованы рамочные стоимости построения wi-fi сети, можно приступать к более детальному изучению помещений.
2. Выезд на объект, радиообследование
На этом этапе проводится радиообследование помещений, анализируется затухание сигнала между перегородками и перекрытиями, спектро-анализатором проверяется радиоэфир на возможные помехи на определенных частотах.
Данный этап необходим, чтобы более детально изучить нюансы помещения и определить места, в которых возможно размещение сетевого оборудования. Зачастую план-схема отличается от реальной картины — имеются дополнительные перегородки (колонны) или же произведена перепланировка, не отраженная на чертежах. Решения по тому, в каких локациях и каким образом размещать сетевые устройства, зависит как от реальной планировки помещений, так и от их дизайна. Хоть оборудование Микротик лаконично вписывается в любой интерьер, однако грамотное его размещение в некоторых случаях очень важно для сохранения приятной стилистики помещений.
Также проектирование размещения устройств зависит от общих требований заказчика — некоторые пространства нуждаются в размещении большего количества точек доступа (чаще это связано с количеством пользователей в локации).
3. Составление карты расположения оборудования и сметы для заказчика

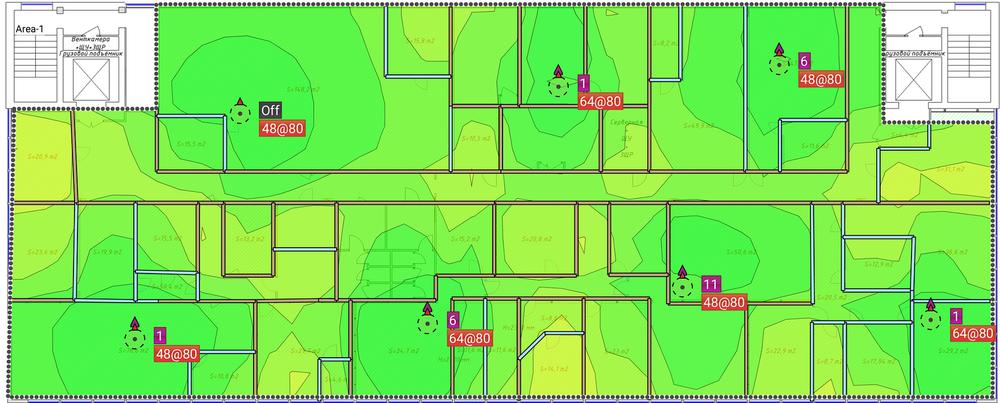

Все полученные в ходе исследования объекта данные заносятся в специализированную программу и рассчитывается планируемое покрытие сети, к которому в дальнейшем мы стремимся как к эталонному. Вносятся все материалы стен, характеристики оборудования, на котором будет построена сеть и указывается расположение точек доступа. После чего программа рассчитывает покрытие WiFi сети.
По завершению работ по проектированию размещения оборудования, мы передали заказчику подготовленную карту покрытия с местами установки точек доступа и смету на все устройства и работы по настройке.
В данном проекте использовалось оборудование компании Mikrotik:
Двух-диапазонные точки доступа CAP AC
Центральный маршрутизатор, он же контроллер WiFi сети CCR1009-7G-1C-1S+
И 24 портовый POE коммутатор CRS328-24P-4S+RM
Клиент согласовал полученную информацию, и наши специалисты приступили к дальнейшей работе.
4. Построение СКС
В данном проекте клиент сам построил структурированную кабельную систему. По карте расстановки точек доступа ему необходимо было протянуть ethernet кабель «витая пара» от серверной до каждой точки доступа.
Однако чаще всего построением СКС также занимаемся мы и выполняем проекты построения Wi-Fi сетей под ключ.
5. Преднастройка и маркировка оборудования
Опираясь на полученные в ходе радиообследования и проектирования WiFi сети данные, наши инженеры произвели соответствующие настройки оборудования. Все устройства были промаркированы и переданы для монтажа на объекте.
Клиент получил готовое к работе оборудование, сам произвел его монтаж и включил в работу. Отметим, что подобная схема работы очень удобна если объект находится в другом городе. Благодаря детально поработанному плану размещения и предварительной настройке, заказчик имея в штате ИТ специалистов, может ввести систему в работу самостоятельно.
6.Контрольный выезд на объект
После того как клиент разместил и включил все устройства, наш эксперт совершил завершающий выезд на объект и замерил уровень сигнала во всех помещениях. На данном этапе при необходимости производится оперативная корректировка настроек, и снимается фактическая карта покрытия сети. Убедившись, что Wi-Fi сеть стабильна и покрывает все помещения полностью, мы передаем клиенту документацию для администрирования сети и завершаем работу над проектом.
Результат выполнения проекта
- В офисах клиента проведено радиообследование, подготовлен и реализован проект построения надежной Wi-Fi сети;
- Доступы к сети настроены в соответствии с требованиями клиента;
- Реализовано контрольное тестирование работы сетевой архитектуры, Wi-Fi сеть введена в эксплуатацию.
Мы являемся экспертами в области построения безопасных и бесшовных WIFI-сетей и всегда гарантируем качество своей работы. Если вам необходима реализация подобного проекта — звоните нам по телефону, указанному на сайте, или напишите о своей задаче на нашу электронную почту. Мы готовы выполнить работу по созданию сети под ключ или же провести аудит (тех надзор) имеющейся сетевой архитектуры, обозначив узкие места, требующие доработок.
