Стационарные WIFI LTE-роутеры MikroTik и способы их применения

В статье рассматриваем стационарные устройства серий wAP, wAP AC, hAP AC3, Audience, Chateau со встроенным модемом LTE.

Комментариев: 2Просмотров: 266
14октября 2021
все статьи

Применение стационарных LTE-роутеров

Мы привыкли постоянно быть на связи, это стало возможно благодаря развитию технологий сотовой сети. Мобильные телефоны не испытывают проблем с подключением к сети Интернет в городе, т.к покрытие LTE-сети есть почти везде. Этим ресурсом можно воспользоваться для организации Интернет-соединения для целого сегмента локальной сети. Применение стационарных роутеров c сим-картой 4G помогает решить ряд корпоративных задач:

  • Проводной провайдер слишком дорогой или не присутствует в месте подключения;
  • Мобильным рабочим станциям требуется обеспечить доступ к корпоративным ресурсам по защищённому каналу;
  • Необходимо иметь резервный канал доступа в интернет, на случай падения основного;
  • Организация временного «офиса» или доступа в интернет на временном мероприятии;
  • Подключение специализированных устройств в корпоративную сеть (постаматы, пункты выдачи заказов и т. д.);
  • Организация подключения в передвижных средствах (автомобиль, лодка, кемпер, фудкорт и прочее.);
  • Создание wifi ловушек, для маркетинговых акций;
  • Организация удаленной работы сотрудников в «хоум офисе».

Список можно продолжать бесконечно, главное, что вам необходимо выйти в сеть интернет в любом месте и раздать данное подключение по WiFi или Ethernet кабелю для клиентов (ПК, ноутбуки, телефоны, планшеты).

Выбор устройства на базе RouterOS в сочетании с правильной его настройкой обеспечит стабильное и управляемое Интернет-соединение.

Существует несколько серий роутеров MikroTik с поддержкой 4G:

WAP, LTAP, SXT, LHG, Chateau, Hap AC3, Audience и т. д. Внимание, данные устройства есть в разных комплектациях, наличие встроенного модема видно из названия — добавляется приставка kit, а аббревиатурой LTE/4G/LTE6/LTE12 и т д. обозначают тип модема в комплекте с устройством. Если присутствует приставка R, значит устройство не имеет модема, его необходимо приобретать отдельно.

В прошлой статье мы рассмотрели устройства с секторными направленными антеннами.

В данной статье будут описаны стационарные устройства серий wAP, wAP AC, hAP AC3, Audience, Chateau. Все роутеры этих серий имеют модификации со встроенным модемом LTE, что позволяет подключаться к сотовой сети и предоставлять Интернет-соединение для устройств беспроводной и проводной локальной сети. Они снабжены всенаправленными LTE-антеннами, которые работают в основном с переотражённым сигналом. В этом случае при монтаже не требуется точное наведение антенны на вышку сотовой связи, достаточно, чтобы был доступен 3G/4G сигнал в месте установки, проверить наличие которого можно с помощью мобильного телефона.

В этих устройствах также есть Wi-Fi-модули и Ethernet-разъёмы с отличающимися характеристиками. Выбор серии зависит от требований конкретной ситуации.

Описание серий устройств с LTE

Серия wAP имеет Wi-Fi-модуль, работающий на частоте 2,4 ГГц.  Для подключения к сети через Ethernet существует 1 Ethernet-разъём, скорость подключения 10/100 Мбит/с.

Серия wAP AC имеет 2-диапазонный Wi-Fi-модуль, обеспечивающий работу в 2,4 и 5 ГГц.  Параметры Ethernet-подключения улучшены — имеются 2 Ethernet-разъёма, поддерживающие скорость подключения до 1 Гбит/с. Для работы на повышенной скорости устройства этой серии снабжены более производительным 4-ядерным процессором.

Предусмотрено 2 способа подачи питания к этим устройствам — PoE (802.3af/at, passive 18-57 В) и источник постоянного напряжения (10-57 В через специальный 4-х контактный разъём).

Устройства wAP и wAP AC изготовлены в корпусе IP54 (защита от брызг и пыли), что позволяет монтировать их на улице. Также есть возможность подключения внешней антенны через дополнительные пигтейлы и кабели, в случае если в месте установки LTE-сигнал нестабилен.

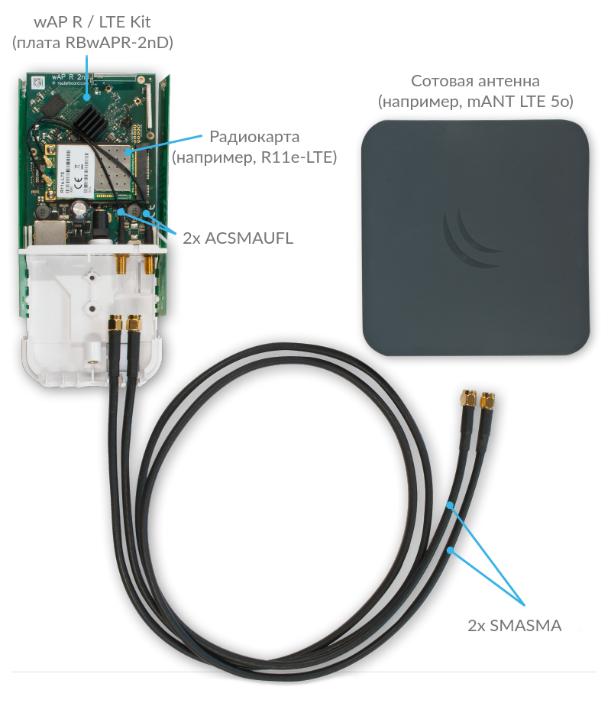

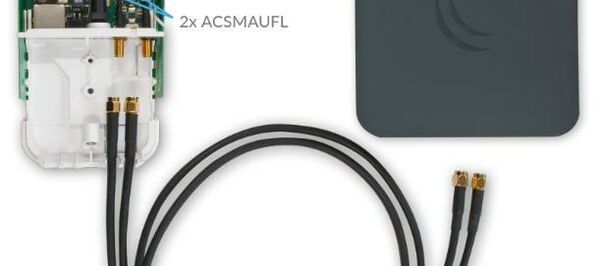

Пример подключения указан на картинке:

Стационарные LTE роутеры

В серии Audience сделан упор на построение беспроводных сетей с большой площадью покрытия. Чтобы улучшить качество Wi-Fi-соединения, в Audience применяются антенны с повышенным коэффициентом усиления. Обеспечив Интернет-соединение через LTE, можно построить Wi-Fi-сеть на большой площади без применения проводов по технологии Mesh.

Устройства имеют 3 Wi-Fi-модуля. Два работают в диапазонах 2,4 и 5 ГГц и предназначены для подключения клиентских устройств. Третий работает только в диапазоне 5 ГГц, предназначен для построения радиомоста с другими устройствами Audience и создания единой Mesh сети. Для подключения к сети через Ethernet предусмотрены 2 разъёма, скорость подключения до 1 Гбит/с. В устройства установлены высокопроизводительные 4-ядерные процессоры.

Предусмотрено 2 способа подачи питания к этим устройствам — PoE (Passive PoE 24-57 В) и источник постоянного напряжения (12-57 В через блок питания ~220 В).

Стационарный Wi-Fi роутер 4G hAP AC3 может выступать беспроводным маршрутизатором для дома или небольшого офиса, он имеет 2-диапазонный Wi-Fi-модуль, обеспечивающий работу в 2,4 и 5 ГГц. Для улучшения качества Wi-Fi-соединения также используются внешние антенны с повышенным коэффициентом усиления в диапазоне 5 ГГц. Наличие 5 Ethernet-разъёмов с поддержкой скорости до 1 Гбит/с позволяет hAP AC3 быть единственным сетевым устройством во многих схемах подключения. Необходимая вычислительная мощность обеспечена производительным 4-ядерным процессором.

Интерфейсы подключения новой серии Chateau аналогичны устройствам hAP AC3: 2-диапазонный Wi-Fi-модуль и 5 Ethernet-разъёмов со скоростью до 1 Гбит/с. Главная особенность данной серии — наличие встроенного LTE-модема 12 категории, что позволяет получить LTE соединения на максимальной скорости.

Также есть возможность подключения внешней антенны через разъемы SMA, если требуется усилить LTE-сигнал низкого качества.

Сравнение модемов 4G

Устройства Chateau LTE12 способны обеспечить высокую скорость LTE-соединения, даже если вышка сотового провайдера загружена. Это происходит благодаря применению LTE-модема Quectel 12 категории — он работает одновременно в 3 диапазонах LTE. Суммарная аггрегированная скорость такого соединения — до 600 Мбит/с на скачивание и до 150 Мбит/с на отдачу. Данные решения хорошо показывают себя в часы пик, когда нагрузка на базовые станции сотовой сети максимальна: вследствие агрегации каналов скорость не падает ниже критической, работа продолжается.

Описанные возможности модема должны поддерживаться параметрами сотовой сети. Модем Quectel EG-12 поддерживает только 3G и LTE-диапазоны:

3G Category

R8 (42.2Mbps Downlink, 11.2Mbps Uplink)

3G bands

1 (2100MHz) / 5 (850MHz) / 8 (900MHz) / 3 (1800MHz)

LTE Category

12 (600Mbps Downlink, 150Mbps Uplink)

LTE FDD bands

1 (2100MHz) / 3 (1800MHz) / 5 (850MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz) / 28 (700MHz)

LTE TDD bands

38 (2600MHz) / 40 (2300MHz) / 41 (2500MHz)

В устройствах остальных серий (wAP, wAP AC, Audience, hAP AC3), в зависимости от модификации, установлен модем MikroTik R11e трёх разновидностей — LTE, 4G и LTE6. Соответствующие обозначения указаны в названиях устройств. Приставка Kit обозначает, что модем идёт в комплекте с устройством, приставка R — устройство не имеет модема, его необходимо приобретать отдельно.

Рис. Модем MikroTik R11e-LTE в виде отдельного модуля.

 Роутер LTE

Различие модемов только в поддерживаемых частотах:

Модем R11e-LTE (4 категории) работает со стандартами 2G, 3G, 4G. Заявленные максимальные скорости для стандарта 3G — 21,6 мбит/с на скачивание и 5,76 мбит/с на отдачу. Для стандарта LTE — 150 и 50 мбит/с соответственно. Поддерживаются следующие частоты работы:

2G Category

Class12

2G bands

2 (1900MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)

3G Category

R7 (21Mbps Downlinks, 5.76Mbps Uplink)

3G bands

1 (2100MHz) / 2 (1900MHz) / 5 (850MHz) / 8 (900MHz)

LTE Category

4 (150Mbps Downlink, 50Mbps Uplink)

LTE FDD bands

1 (2100MHz) / 2 (1900MHz) / 3 (1800MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz)

LTE TDD bands

38 (2600MHz) / 40 (2300MHz)

Устройства с этим модемом: WAP LTE kit (RBwAPR-2nD&R11e-LTE), WAP AC LTE kit (RBwAPGR-5HacD2HnD&R11e-LTE).

Модем R11e-LTE6 (6 категории) обладает расширенной поддержкой 4G-диапазонов. Также есть техническая возможность агрегировать два диапазона, обеспечивая повышенную скорость скачивания — до 300 мбит/с. Для работы данной функции также необходима поддержка со стороны активной вышки сотового провайдера.

Поддерживаются следующие частоты работы:

2G Category

Class12

2G bands

2 (1900MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)

3G Category

R7 (21Mbps Downlinks, 5.76Mbps Uplink) / R8 (42.2Mbps Downlink, 5.76Mbps Uplink)

3G bands

1 (2100MHz) / 2 (1900MHz) / 5 (850MHz) / 8 (900MHz)

LTE Category

6 (300Mbit/s Downlink, 50Mbit/s Uplink)

LTE FDD bands

1 (2100MHz) / 2 (1900MHz) / 3 (1800MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz) / 5 (850MHz) / 12 (700MHz) / 17 (700MHz) / 25 (1900MHz) / 26 (850MHz)

LTE TDD bands

38 (2600MHz) / 40 (2300MHz) / 39 (1900MHz) / 41n (2500MHz)

Устройства с этим модемом: WAP AC LTE6 kit (RBwAPGR-5HacD2HnD&R11e-LTE6), hAP AC3 LTE6 kit (RBD53GR-5HacD2HnD&R11e-LTE6).



Модем R11e-4G работает так же, как LTE, но не имеет поддержки предыдущих диапазонов 2G и 3G. Поэтому, если на местности нет сигнала 4G, то такой модем не сможет подключиться к сотовой сети. Однако, поддерживаются те диапазоны 4G, которые не заявлены у модемов LTE и LTE6. В этих диапазонах работают сети менее распространённых провайдеров, таких как СкайЛинк.

Поддерживаются следующие частоты работы:

LTE Category

4 (150Mbps Downlink, 50Mbps Uplink)

LTE FDD bands

3 (1800MHz) / 7 (2600MHz) / 20 (800MHz) / 31 (450MHz)*

LTE TDD bands

41n (2500MHz) / 42 (3500MHz)* / 43 (3700MHz)*

*на этих частотах работают сети менее распространённых провайдеров

Это устройство WAP AC 4G kit (RBwAPGR-5HacD2HnD&R11e-4G).

Внимание! В LTE-роутерах стоит применять SIM-карты с тарифами, предназначенными только для доступа в Интернет. В противном случае скорость передачи данных принудительно снижается оператором сотовой связи.

Подведём итоги сравнения серий в таблице

Серия MikroTik

Возможности Wi-Fi

Возможности Ethernet

Возможности LTE

Подача питания

Особенности серии

wAP LTE kit

2,4 ГГц

1 х 10/100

Съёмный R11e типовых модификаций

PoE 802.3af/at, passive poe,

4-пин разъём

Корпус IP54, опционально подключение внешней LTE-антенны

wAP AC LTE kit

wAP AC LTE6 kit

2,4 и 5 ГГц

2 х 10/100/1000

Съёмный R11e типовых модификаций

PoE 802.3af/at, passive poe,

4-пин разъём

Корпус IP54, опционально подключение внешней LTE-антенны

Audience LTE6 kit

2,4 и 2х5 ГГц с повышенным коэф.усиления антенны

2 х 10/100/1000

Съёмный R11e типовых модификаций

Passive PoE,

Внешний блок питания ~220 В

Построение Wi-Fi-сети по технологии MESH

hAP AC3 LTE6 kit

2,4 и 5 ГГц с повышенным коэф.усиления антенны

5 х 10/100/1000

Съёмный R11e типовых модификаций

Внешний блок питания ~220 В

опционально подключение внешней LTE-антенны

Chateau LTE12

2,4 и 5 ГГц с повышенным коэф.усиления антенны

5 х 10/100/1000

Несъёмный Quectel 12 категории

Внешний блок питания ~220 В

опционально подключение внешней LTE-антенны



Один из сценариев применения может быть следующий: устройство с RouterOS подключается к LTE-сети, устанавливает защищённое соединение с шлюзом компании, раздаёт Интернет по Wi-Fi и Ethernet для клиентских устройств. При этом:

  • применяются возможные ограничения выхода в Интернет, настроенные на корпоративном шлюзе;
  • предоставляется доступ к корпоративным ресурсам по защищённому каналу;
  • становится возможен доступ к мобильным рабочим станциям ИТ-службы компании для помощи в настройке рабочей среды.
