Маршрутизатор Mikrotik
RB1100AHx4 Dude Edition (RB1100Dx4)

Новый RB1100AHx4 Dude Edition оснащен 4-х-ядерным процессором AL21400 с тактовой частотой каждого 1.4 Ггц и максимальной пропускной способностью до 7.5 Гбит/с. Устройство поддерживает аппаратное шифрование IPsec (до 2.2Gbps с AES128).
Аппарат поставляется в стоечном исполнении, обладает 13 гигабитными портами Ethernet, консольным портом RS232 и двумя блоками питания.

Специальная серия Dude Edition имеет несколько высокоскоростных разъемов для расширенного файлового хранилища — 2*M.2 интерфейса и 2 слота SATA для подключения внешних HDD, предназначенных для использования базы данных Dude, а по умолчанию новинка уже снабжена 60GB SSD на M.2.

Обзор и технические характеристики RB1100AHx4

Ожидаемая новинка от MikroTik была анонсирована в марте 2017 года. Содержит в себе новый четырехъядерный процессор — Annapurna Alpine AL21400 CPU c тактовой частотой 1.4 ГГц. Этот новейший процессор основан на чипе Cortex A15, разработанном Annapurna Labs, которая является подразделением Amazon Сompany.

Данный процессор способен обеспечить 7.5 Gbit/s общей пропускной способности, а аппаратная поддержка шифрования IPsec позволят достичь до 2.5 Gbit/s шифрованного трафика c использованием AES128.

Устройство поставляется в алюминиевом корпусе для установки в 19" стойку. Имеются уши для крепления. Также возможно установка на любую ровную поверхность. В комплекте идут резиновые ножки, которые с лёгкостью монтируются снизу роутера, если это необходимо.

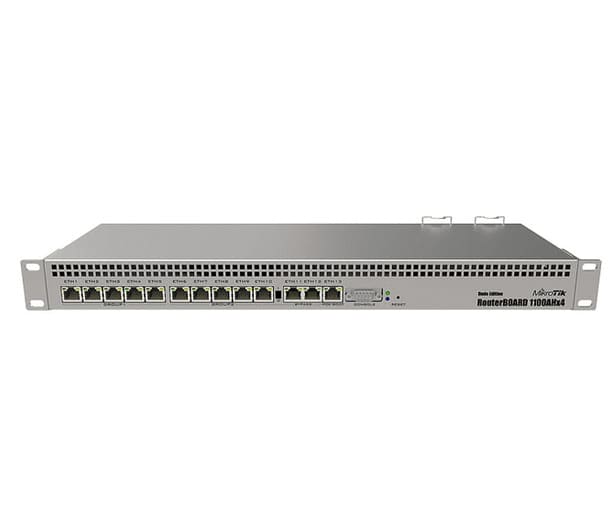

RB1100AHx4 имеет 13 независимых портов Gigabit Ethernet, которые разделены на три switch-группы. 13 порт позволяет питать роутер по PoE-in с поддержкой стандарта 802.3 at/af. Порты 11-12 имеют функцию bypass, что делает возможным резервирование ядра вашей сетевой инфраструктуры на аппаратном уровне.

При полном выходе из строя роутера, даже при отсутствии питания, функционал bypass автоматически скоммутирует все на другой порт, который, в свою очередь, может быть соединен с резервным устройством.

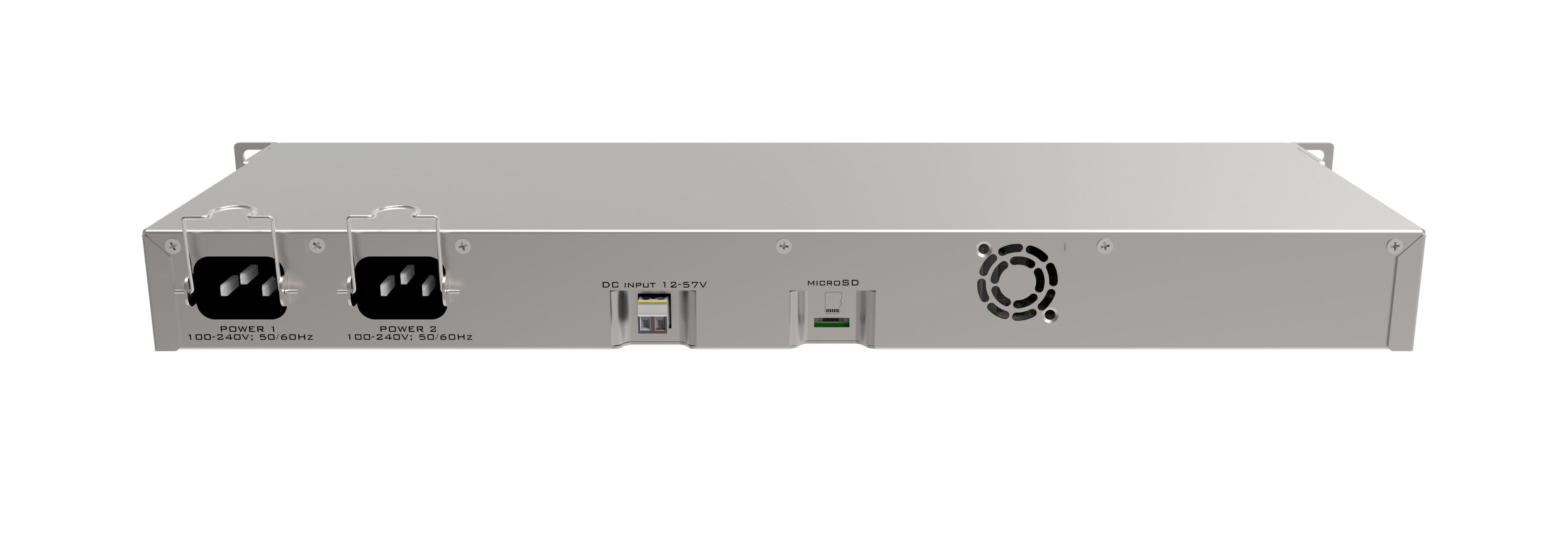

Маршрутизатор RB1100AHx4 оснащен двумя встроенными блоками питания на 100-240V и коннектором для подсоединения блока питания постоянного тока — DC 12-57V. Этот функционал делает возможным применять различные схемы резервирования питания.

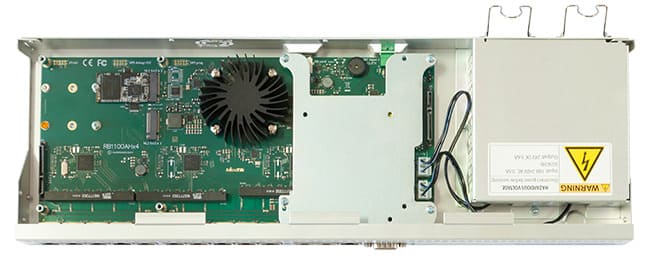

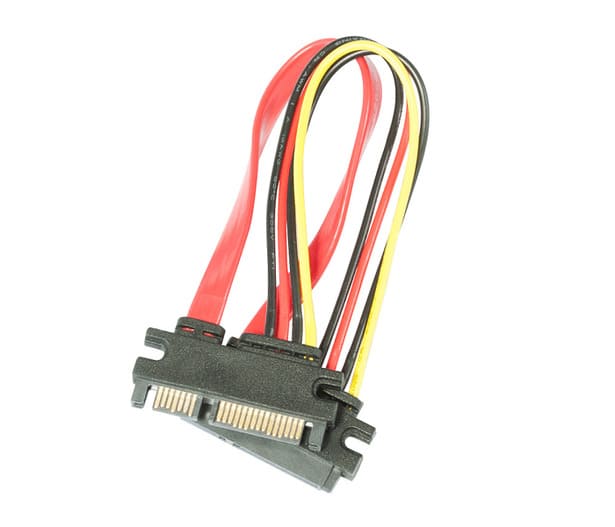

Роутер имеет пассивное охлаждение всех узлов, что делает его абсолютно тихим в работе, а также повышает общую надежность устройства. В маршрутизаторе имеются разъемы для подключения устройств хранения данных — два SATA и два M.2.

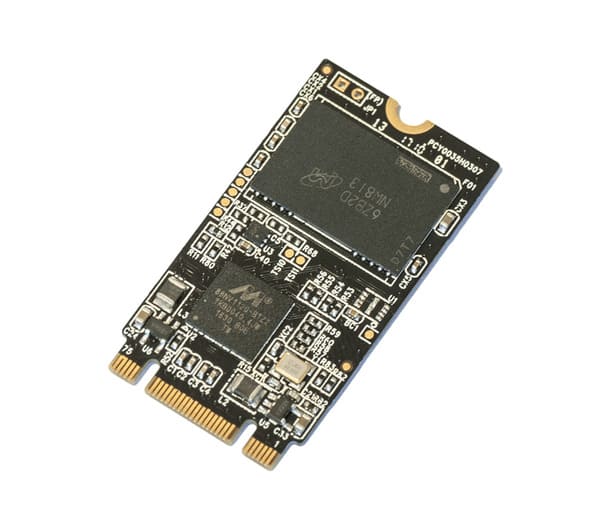

Их можно использовать для увеличения общего размера памяти, чтобы хранить большие объемы данных с систем мониторинга DUDE, прокси кэш и других данных. В комплекте уже предустановлен диск 60 GB M.2. Дополнительно в устройстве есть возможность подключение microSD карты для расширения внешнего хранилища.

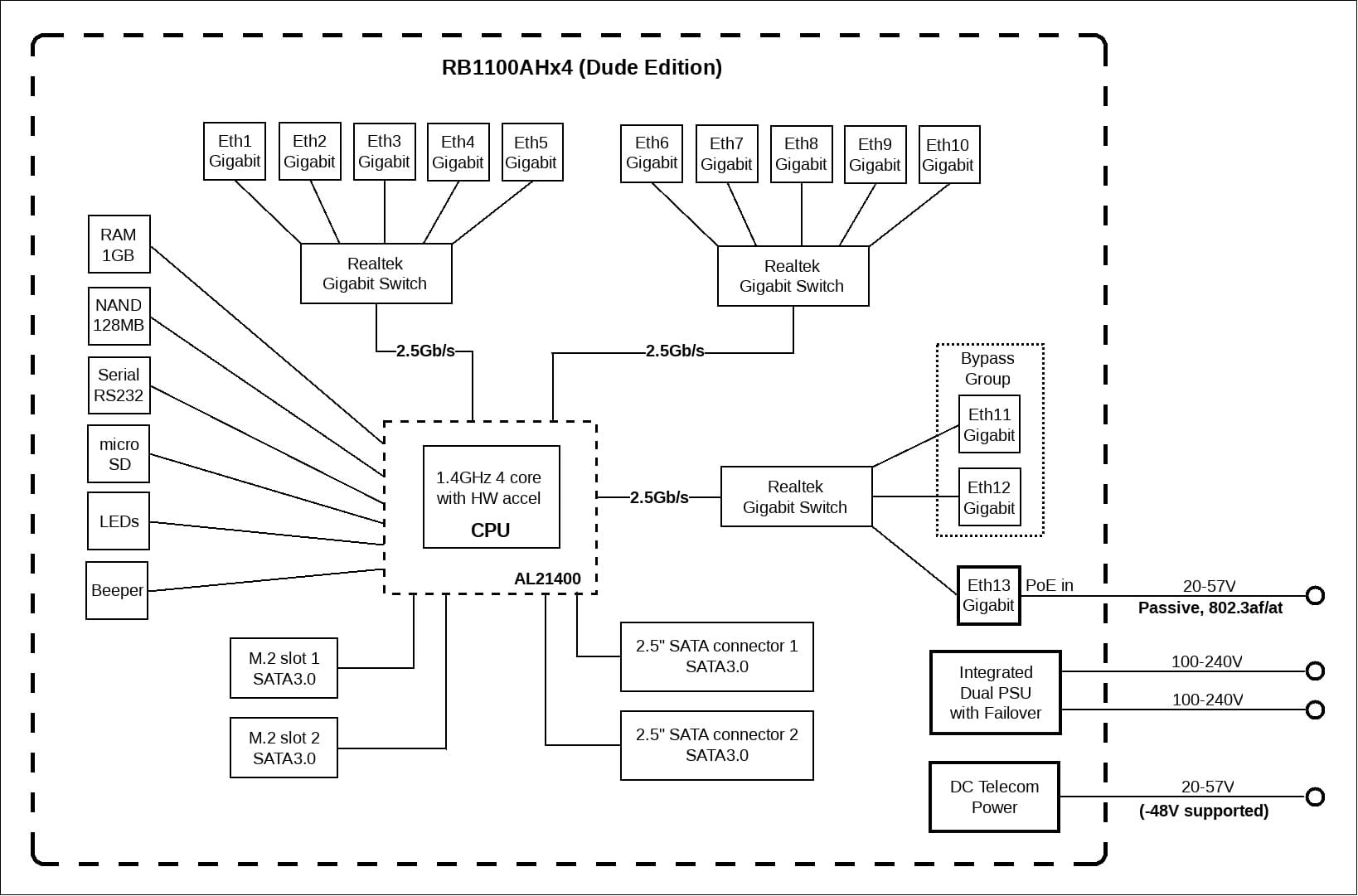

Обзор блок схемы MikroTik RB1100AHx4 Dude Edition

Если взглянуть на блок-схему устройства, можно увидеть, что все гигабитные порты входят в свою свитч-группу и подключаются к процессору шиной со скоростью до 2.5 Gb/s. Для полного использования всех ресурсов данной модели оптимальна следующая схема взаимодействия портов:

• Первая группа портов: ether1 – master port для ether2-ether5;
• Вторая группа портов: ether6 – master port для ether7-ehter10;
• Третья группа портов: ether11-12 – группа by pass WAN1 – основной канал; питание POE-in, WAN2 – резервный канал.

Такая настройка позволяет наилучшим образом распределять нагрузку как для внутреннего трафика, так и для трафика, идущего во внешние сети.

RB1100AHx4 Dude Edition является наилучшим решением для построения сетей в компаниях средней величины. В сочетании с высокой производительностью и низкой стоимостью с огромным функционалом Router OS, маршрутизатор способен удовлетворить самые высокие требование к качеству и надежности вашей сети.
