В данном кейсе мы проектировали СКС и WiFi сеть для крупного комплекса апартаментов в Санкт-Петербурге.
РадиообследованиеСанкт-Петербург
04февраля 2022
все проекты

Исходные данные проекта

Клиент обратился к нам со следующим запросом: «В новом комплексе необходимо спроектировать стабильную беспроводную сеть и подготовить подробную смету на работы и оборудование». Апарт-Отель включает в себя три крупных корпуса по 25 этажей каждый. Застройщик предлагает апартаменты для частных инвесторов, с последующим доверительным управлением аренды. На момент обращения все строительные работы уже были завершены, объекты находились в состоянии «финишной» отделки.

Проектирование СКС и WIFI-сети в современном апарт-отеле

Постановка задачи

  1. Провести радиообследование каждого корпуса;
  2. Спроектировать отказоустойчивую беспроводную сеть, покрывающую все помещения зданий;
  3. Предоставить детальную смету на оборудование и работы по прокладке СКС и построению WiFi сети.

Реализация

Работа над проектом проходила в три этапа:

  • Радиообследование в отеле: выезд на объект и исслудование помещений;
  • Проектирование сетевой архитектуры, включая СКС в отеле;
  • Сдача проекта и сметы заказчику.

После предварительной беседы и заключения соглашения мы выехали для ознакомления с объектом. Апарт-отель располагается в Санкт-Петербурге, включает в себя три одинаковых корпуса. Первые этажи каждого корпуса отведены под коммерческие помещения, поэтому отличались своей планировкой, остальные, за небольшим исключением, полностью дублировали друг на друга.

При выезде на территорию отеля, было проведено детальное радиобследование, позволяющее понять процент затухания WiFi сигнала на стенах и перекрытиях. Исходя из результатов исследования стало возможно определить количество коммутаторов и точек доступа, необходимое для построения требуемой сети.

Проектирование сетевой архитектуры

Для обеспечения отказоустойчивого решения, было запланировано создание СКС по топологии «кольцо», независимо для каждого здания, с отдельным контроллером управления WiFi сетью. Решение было полностью спроектировано на оборудовании Mikrotik.

В качестве центрального маршрутизатора, он же — контроллер WiFi сети — использована модель CCR2004-1G-12S+2XS. Коммутаторы агрегации оптических линков CRS326-24S+2Q+RM по 2шт на каждое здание. Центральный узел сети для 3х зданий располагается в одной стойке в паркинге. В качестве коммутаторов доступа, модели с POE питанием CRS354-48P-4S+2Q+RM по 3шт на этаж в одной стойке в хозяйственном помещении.

Данный вариант подключения позволяет получить отказоустойчивую канальную сеть — в случае обрыва кабеля, любой коммутатор имеет доступ по запасному линку. Также предполагается резервирование маршрутизатора. Структурно схема для каждого здания выглядит следующим образом:

Схема проектирования сетевой архитектуры

В качестве точек доступа в проекте использовались модель Мikrotik WAP AC. Это двухдиапазонная точка 2,4+5ГГЦ с MIMO 2x2, в защищенном корпусе, который позволяет скрыто подвести кабельную подводку, и закрепить устройство без возможности «отключить и забрать с собой» не имея инструмента.

Для каждого номера предполагается своя точка доступа, так же по 3 точки доступа устанавливаются в общий коридор, и по 1шт в хозяйственные комнаты. Всего 37 точек на этаже.

В ходе обследования рассчитано распространение сигнала по помещениям:

  1. Затухание сигнала на перекрытии 30Db (будет выше, после стяжки и отделки);
  2. Затухание сигнала между комнатами с ж/б стеной 30Db;
  3. Затухание сигнала на перегородке из перегородочных блоков 10Db;
  4. Затухание сигнала на перегородках санузлов взято за 5Db.

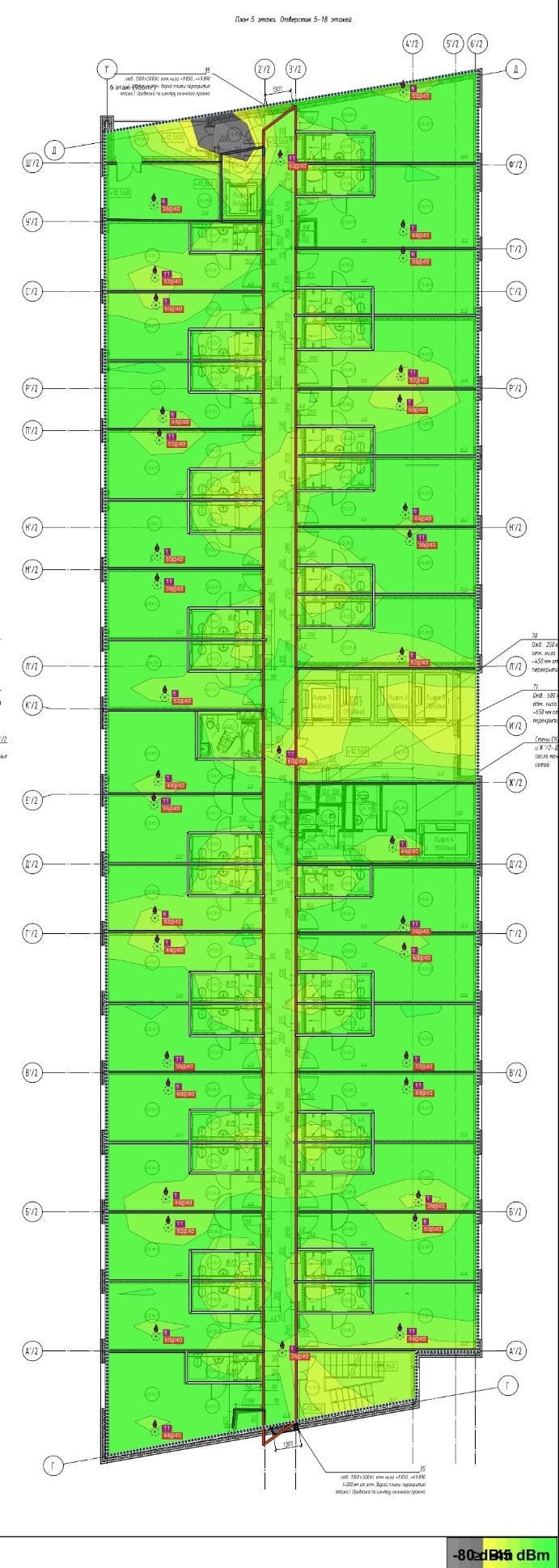

Ниже представлена схема расположения точек доступа на примере одного этажа, (на остальных аналогично) с расчетным покрытием WiFi сети, при использовании следующих мощностей точек доступа:

  • В диапазоне 2.4Ггц - 7.5dbm eirp;
  • В диапазоне 5Ггц - 20dbm eirp;

СКС и вайфай в отеле

Сдача проекта и сметы клиенту

По готовности расчетов была подготовлена детальная смета, включающая стоимости всего сетевого оборудования для Wi-Fi сети в отеле, а также материалов и комплектующих для прокладки СКС.
