Wi-Fi-сеть под ТСД и WMS на складе 6500 м² в Москве: от радиообследования до запуска

Проект вели последовательно, фиксируя промежуточные результаты на каждом этапе.

По план-схеме склада мы подготовили предварительную смету на оборудование и настройку. Это позволило заказчику согласовать основной бюджет заранее.

Наши инженеры прибыли на объект с необходимым оборудованием: ноутбук, спектроанализатор Ekahau SK1 и программное обеспечение Ekahau AI Pro версии 11.6, а также тестовые точки доступа mANTBox ax 15s, wAP ax, cAP ax.

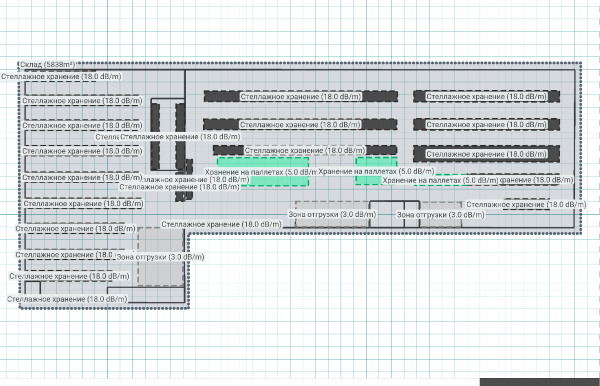

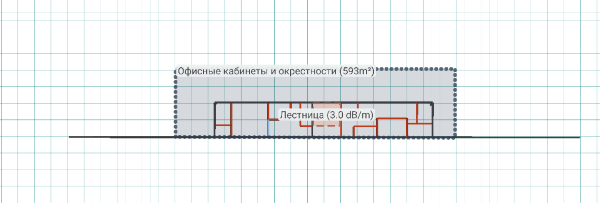

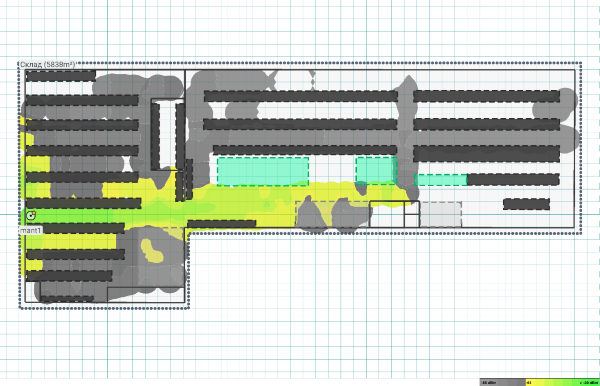

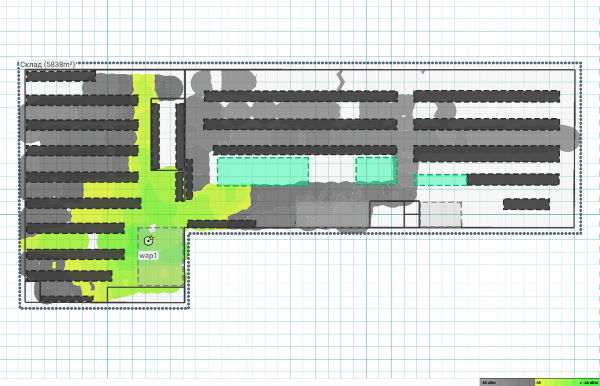

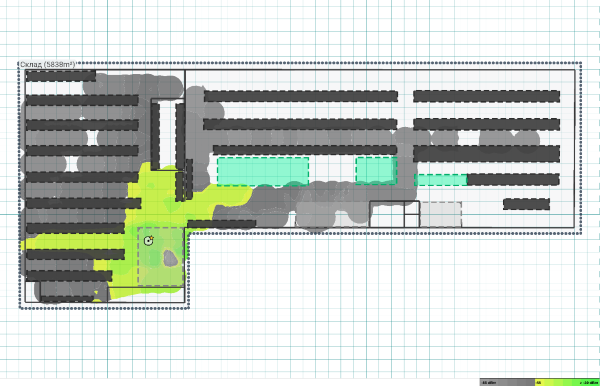

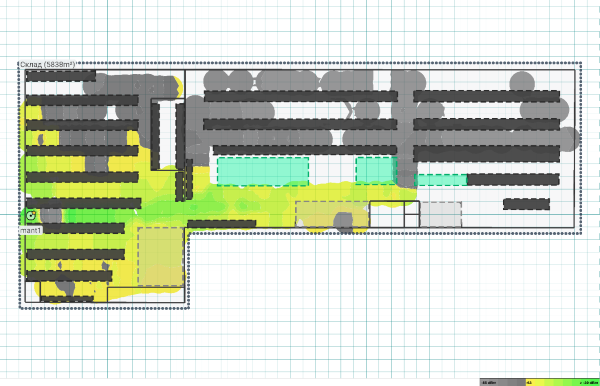

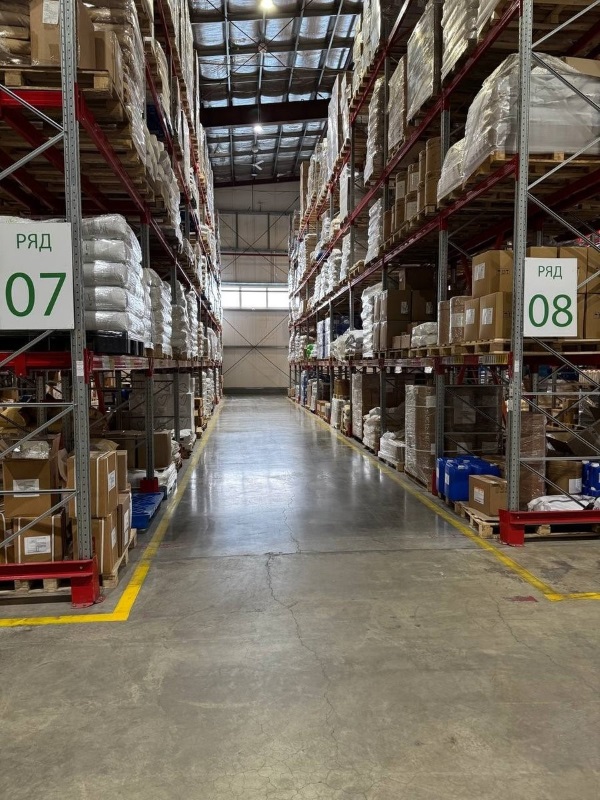

Карта помещения и тестирование сигнала. Составили детальную топологию склада — схему размещения стеллажей, рабочих зон и офисных помещений на втором этаже мезонина. Затем провели тестирование распространения сигнала от точек доступа в разных частях склада. Это позволило подтвердить характеристики радиопроницаемости стеллажей и будущей хранимой продукции, а также выбрать предварительные места для монтажа оборудования.

Для калибровки мы использовали ТСД Urovo RT-40, предоставленный заказчиком. Измерили характеристики его радиотракта и сравнили с эталонным средством измерения Ekahau SK1. Чувствительность радиотракта ТСД оказалась на 6 dBm ниже эталона. На основе этих данных мы рассчитали оптимальную мощность передатчиков для каждого типа точек доступа, чтобы обеспечить стабильное соединение без избыточного перекрытия зон покрытия.

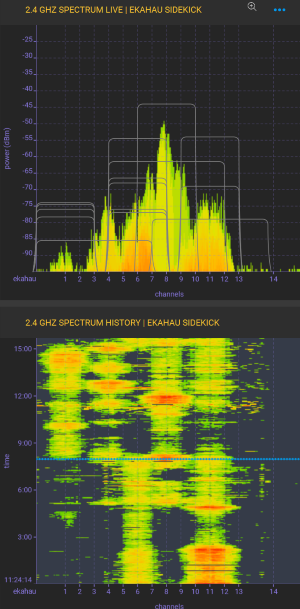

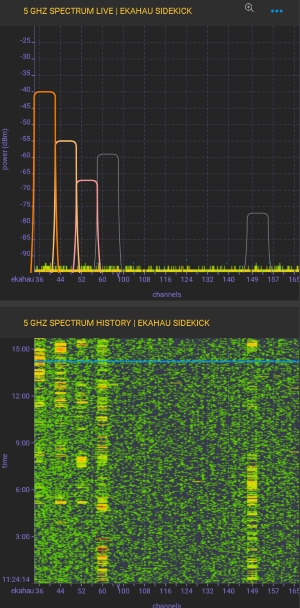

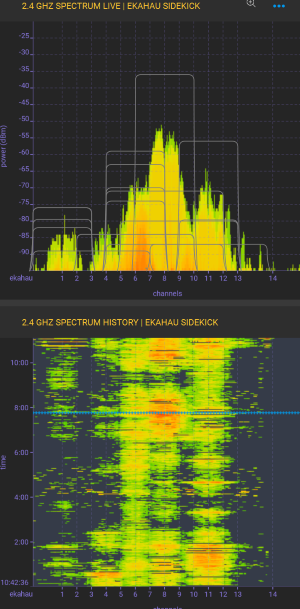

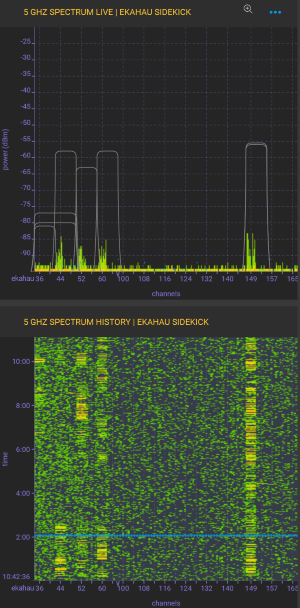

Мы исследовали радиоэфир на наличие помех — и именно здесь проявилась главная сложность объекта. В диапазоне 2,4 ГГц все каналы оказались плотно заняты множеством сторонних точек доступа с неоптимальной настройкой, поэтому стабильная работа в этом диапазоне была невозможна. В диапазоне 5 ГГц сторонние сети тоже присутствовали, но нашлись свободные каналы без внешних помех — поэтому именно его мы сделали приоритетным и построили на нём всю рабочую сеть.

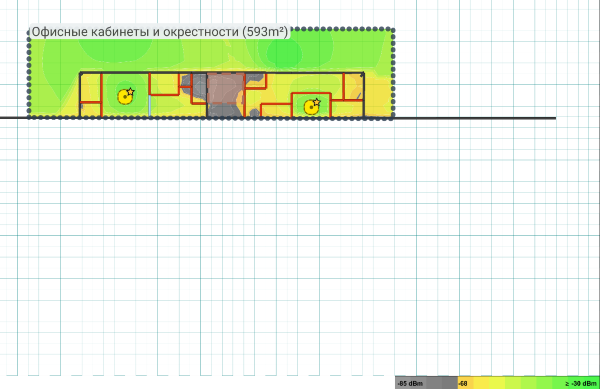

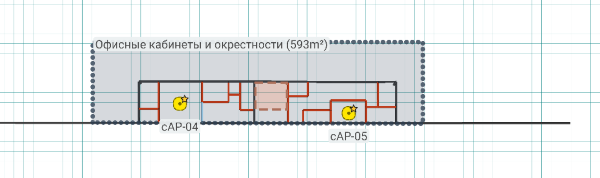

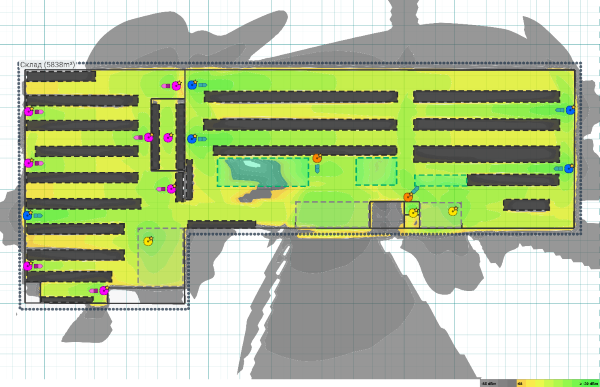

По итогам всех измерений мы погрузились в моделирование будущей сети, составили схему расположения точек доступа на складе и в офисных помещениях, а также карту расчётного покрытия для обоих диапазонов. Отдельной сложностью стала низкая радиопроницаемость перекрытия между этажами мезонина: сигнал с точек доступа на втором этаже не достигал первого этажа с приемлемым качеством, поэтому покрытие каждого уровня проектировалось отдельно.

Мы преднастроили и промаркировали всё оборудование, после чего передали его на монтаж. Монтажников заказчик привлекал своих — мы предоставили им все необходимые схемы и инструкции.

После завершения монтажа наши инженеры снова выехали на объект. Мы внесли конечные настройки с ориентиром на ТСД заказчика, сняли контрольные карты покрытия беспроводной сети, проверили роуминг ТСД клиентов и запустили сеть в эксплуатацию.

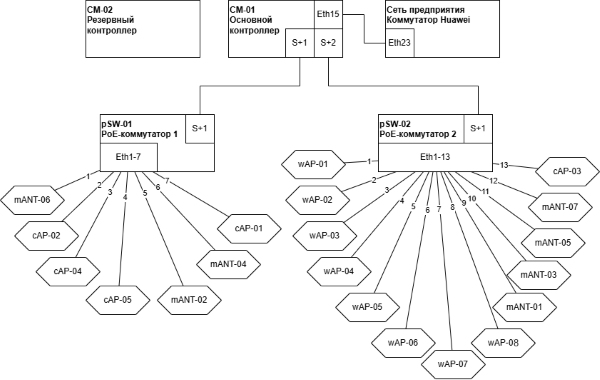

Оборудование. Сеть построена на оборудовании MikroTik:

• два контроллера-маршрутизатора MikroTik CCR2004-16G-2S+ (основной и резервный);
• два коммутатора PoE MikroTik CRS328-24P-4S+RM, с запасом по портам для будущего развития;

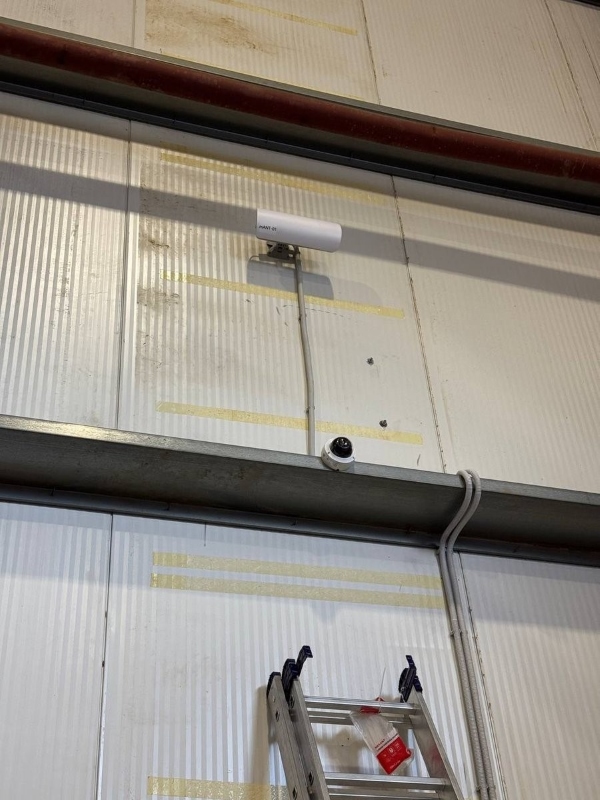

• семь направленных точек доступа MikroTik mANTBox ax 15s (плюс одна резервная);

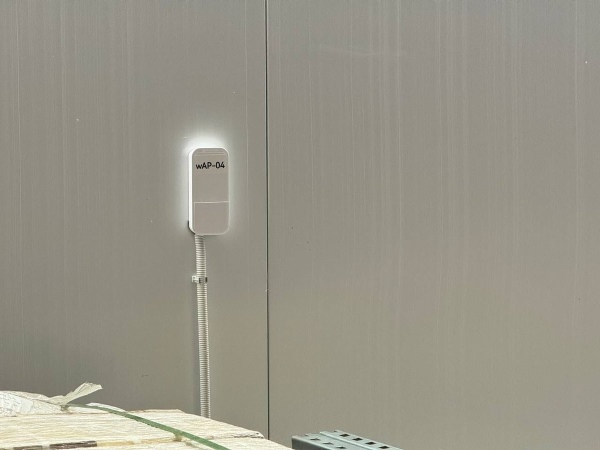

• восемь всенаправленных точек доступа MikroTik wAP ax (плюс одна резервная);
• пять всенаправленных точек доступа MikroTik cAP ax для офисных помещений второго этажа.

Для направленных точек доступа, которые используют только passive PoE, мы установили специальные инжекторы, преобразующие питание 802.3af в passive, — это позволило удлинить трассы питания.

Все точки доступа транслируют три сети с разными SSID, каждая изолирована отдельным VLAN. Используются протоколы авторизации WPA2-PSK/WPA3-PSK. Точки доступа получают настройки от контроллера и поддерживают бесшовный роуминг с помощью стандартов 802.11k/v/r — это помогает клиентам быстро принимать решения о переключениях при перемещениях по складу. Все устройства ТСД подключаются на частоте 5 ГГц.

Для снижения взаимных помех мы распределили точки доступа по разным каналам: в диапазоне 2,4 ГГц — каналы 1, 6, 11; в диапазоне 5 ГГц — каналы 36, 44, 52, 60, 132, 140, 149, 157. Каналы 120, 124 и 128 были исключены из плана, чтобы предотвратить потенциальные помехи с оборудованием метеорадаров.

По результатам радиообследования мы установили следующие параметры мощности передатчиков:

• для направленных точек доступа: 5 ГГц — 17 dBm, 2,4 ГГц — 23 dBm;
• для всенаправленных точек доступа типа 1 (wAP ax): 5 ГГц — 15 dBm, 2,4 ГГц — 15 dBm;
• для всенаправленных точек доступа типа 2 (cAP ax): 5 ГГц — 17 dBm, 2,4 ГГц — 20 dBm.

Эти настройки оптимизируют зоны покрытия и устраняют избыточное перекрытие, что необходимо для корректного и своевременного переключения клиентских устройств.

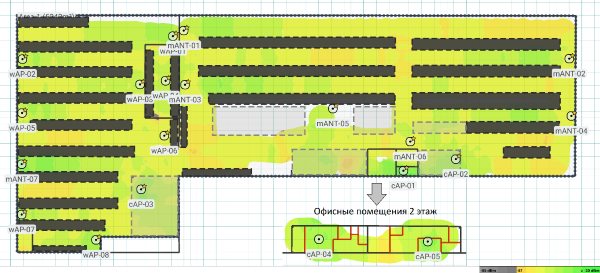

По результатам контрольного радиообследования, проведённого после завершения монтажа и настройки, мы подтвердили полное радиопокрытие всей рабочей зоны склада. Сеть обеспечивает стабильное подключение ТСД в любой точке помещения, бесшовный роуминг при перемещении персонала и защиту от внешних помех за счёт использования диапазона 5 ГГц.

Заказчик сразу приступил к работе с новой системой, выключив временную, — новая Wi-Fi-сеть была готова к работе с первого дня. При этом архитектура решения предусматривает лёгкое масштабирование: при расширении арендуемой площади мы сможем оперативно добавить новые точки доступа без перестройки всей сети.
